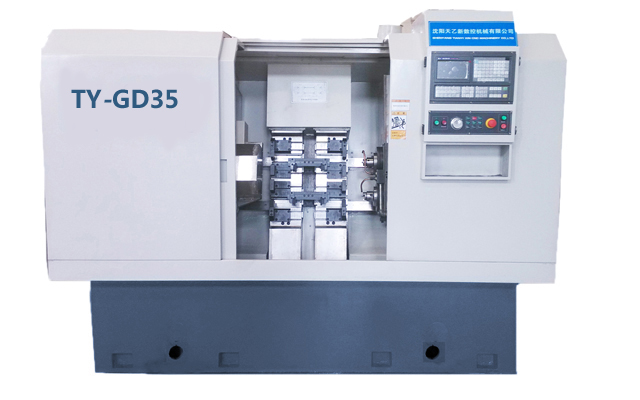

TY-GD35型數控刮(锪)打鉆中心孔機床

TY-GD35型數控刮(锪)打鉆中心孔機床是在TY-ZTX5060-2型數控銑端面鉆中心孔機床上改進設計后而開發的高精度、高效率產品。 該產品延用原銑打機布局結構,保留左右銑、鉆動力主軸箱的功能(X、Y坐標軸),取消床身中央的工件夾具進給功能(Z坐標軸),對應四個主軸重新設計,液壓自定心夾具可一次裝夾兩個工件,同時完成刮打工藝要求,效率翻一番,加工精度高且穩定。

在線咨詢 全國熱線
024-8936-3215
產品簡介 / PRODUCT INTRODUCTION
TY-GD35型數控刮(锪)打機床

機床簡介TY-GD35型數控刮(锪)打鉆中心孔機床加工視頻


機床簡介

   TY-GD35型數控刮(锪)打鉆中心孔機床是在TY-ZTX5060-2型數控銑端面鉆中心孔機床上改進設計后而開發的高精度、高效率產品。
        該產品延用原銑打機布局結構,保留左右銑、鉆動力主軸箱的功能(X、Y坐標軸),取消床身中央的工件夾具進給功能(Z坐標軸),對應四個主軸重新設計,液壓自定心夾具可一次裝夾兩個工件,同時完成刮打工藝要求,效率翻一番,加工精度高且穩定。

機床特點

  TY-GD35型數控刮打機是在TY-ZTX5060-2型三坐標銑打機上改制而成,改動點有:

  1、取消原銑打機Z坐標軸運動,在原Z軸坐標滑板上再增加兩個液壓自定心夾具。變成四個液壓自定心夾具,可同時夾持兩個工件進行刮削加工。

  2、左、右共四個主軸分別裝上刮刀,同時完成兩個工件的刮削。

  該機床除具有原數控銑打機的全部特點外,最大的特點是:生產效率高,一臺產量頂2.5臺,可獲得極高的技術經濟效益。

技術參數

項目型號 單位 TY-GD35型
加工直徑范圍 mm 21-35
加工長度范圍 mm 350-600
左右主軸轉速范圍 r/min 250-1200
主電機功率 kw 5.5+5.5
主軸數   2+2
左、右主軸行程(X、Y) mm 160
X、Y軸伺服電機扭矩 N.M 15
工件自定心夾具   2+2
復合刮刀最大直徑 mm 45
冷卻泵 L/min 25L  4m
數控系統   廣數
機床凈重 kg 6500
機床外型(長×寬×高) mm 1860×1650×1900

因技術進步,以上參數如有變化,恕不另行通知
